Izolacijski uređaj za pročišćavanje ulja

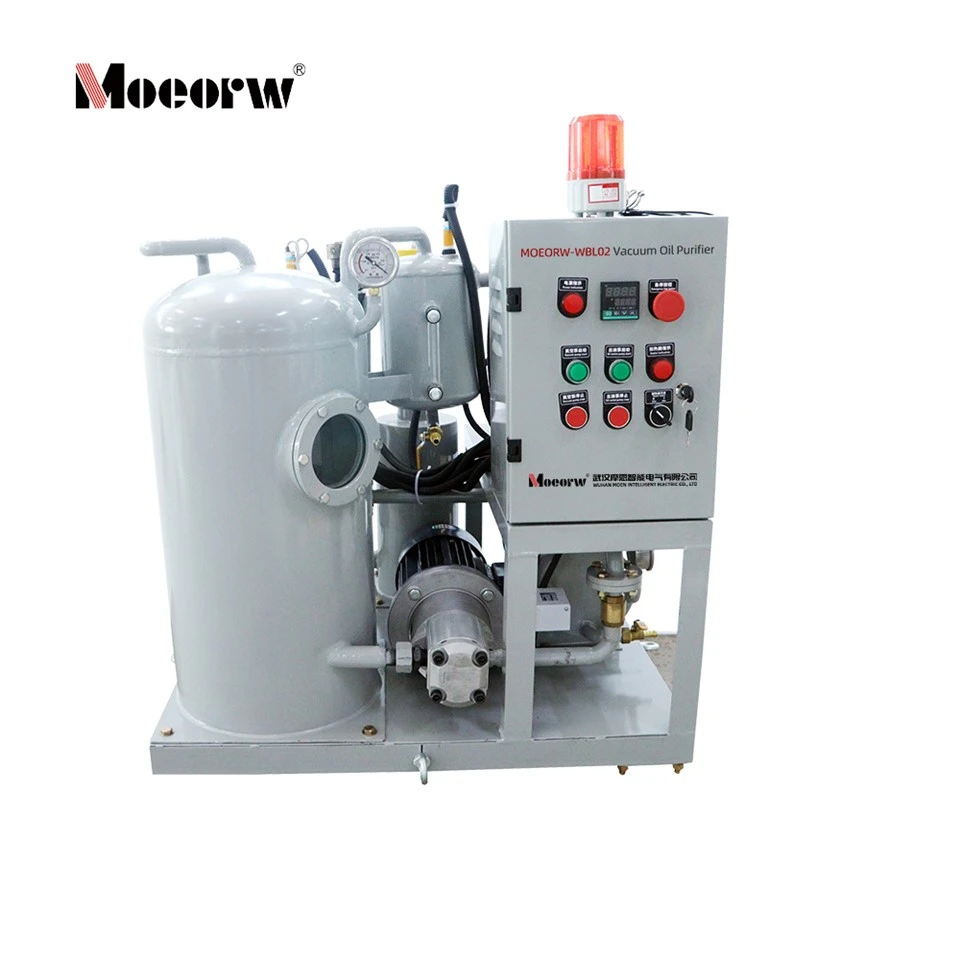

MOEORW-WBL02 je mobilna jedinica za vakuumsko prečišćavanje posebno dizajnirana za izolaciju uljnih medija. Kao visoko efikasan i pouzdan vakuumski pročišćivač ulja, istovremeno obavlja tri ključna zadatka-degazacije, dehidracije i precizne filtracije-što ga čini nezamjenjivim uređajem za tretman ulja u scenarijima održavanja električne energije i upravljanja industrijskim uljem. Jedinica koristi trodimenzionalnu tehnologiju isparavanja i više{7}}strukture za odvajanje ulja-vode za preradu kontaminiranog transformatorskog ulja, CT/PT ulja i rasklopnog ulja u čisto, upotrebljivo stanje, efikasno vraćajući dielektrična svojstva ulja i produžavajući vijek trajanja električne opreme.

Kao kompaktni izolacijski uređaj za pročišćavanje ulja, ova jedinica integrira pet funkcionalnih modula-grijanja, primarne filtracije, vakuumske separacije, povrata kondenzacije i fine filtracije-omogućujući-pročišćavanje cirkulacije na licu mjesta za električnu opremu pod naponom, kao i pred-tretman prije punjenja novog ulja. Cijela mašina ima mobilni dizajn, olakšava brzi prijenos između različitih radnih mjesta i prilagođava se fleksibilnim zahtjevima primjene u elektranama, podstanicama i velikim industrijskim preduzećima.

Rad ove mašine za filtriranje ulja transformatora zasniva se na sinergističkom delovanju vakuumskog isparavanja i dubinske filtracije. Kontaminirano ulje ulazi u grijač kroz ulazni vod pod atmosferskim pritiskom, a nakon što se zagrije na zadatu temperaturu, teče u primarni filter gdje se presreću suspendirane čestice većih veličina. Ulje zatim ulazi u vakuumski separator, gdje se raspršuje u izuzetno tanke uljne filmove ili fine kapljice kroz posebno dizajnirani uređaj za distribuciju-ovaj dizajn stvara ogromnu specifičnu površinu po jedinici volumena ulja, uvelike ubrzavajući brzinu bijega molekula vode i molekula plina u vakuumsko okruženje.

U uslovima vakuuma, rastvorena voda i rastvoreni gasovi u ulju brzo isparavaju i ulaze u kondenzacioni sistem sa strujom izvađenog vazduha. Mješoviti plin se prvo hladi vodom-hlađenim izmjenjivačem topline, gdje kondenzabilna vodena para kondenzira u tečnu vodu i pada u rezervoar za vodu, dok se ne-gasovi koji se ne mogu kondenzirati vakuum pumpom izdvajaju i ispuštaju u atmosferu. Osušeno ulje nakon otplinjavanja i dehidracije skuplja se na dnu vakuumskog rezervoara, izvlači se pomoću pumpe za pražnjenje i upumpava se u fini filter gdje se presreću sub{4}}mikronske čestice i koloidni produkti, na kraju ispuštajući čisto ulje iz izlaza. Ovaj ciklus prečišćavanja se nastavlja sve dok parametri ulja ne dostignu unapred određene standarde.

1. Visok-kapacitet degasiranja i dehidracije visoke efikasnosti

Ova oprema za prečišćavanje ulja ima strukturu za otplinjavanje koja kombinuje brzo isparavanje i tanko{0}}isparavanje. Vrijeme zadržavanja ulja u vakuumskom rezervoaru i područje isparavanja precizno su usklađeni kroz proračun, postižući efikasnost uklanjanja vlage približno 30% veća od tradicionalnih jednostepenih metoda isparavanja. U stvarnom radu, sadržaj vode u transformatorskom ulju može se smanjiti sa početnog nivoa iznad 50ppm na ispod 10ppm, sa sadržajem gasa koji pada ispod 0,2%, a probojni napon se može značajno poboljšati nakon jednog ciklusa. Ove performanse omogućava dvostepeni-sistem kondenzacije-primarni kondenzator efikasno obnavlja većinu vodene pare, dok sekundarni kondenzator hvata zaostalu vlagu, pružajući dvostruku zaštitu kako bi se osigurao-dugotrajno stabilan rad vakuumskog sistema.

2. Precizna filtracija i dugotrajni-filterski mediji

Jedinica za finu filtraciju koristi kompozitni filtarski medij koji se sastoji od staklenih vlakana i pletene mreže od nehrđajućeg čelika, koji ima gradijentnu strukturu pora koja balansira visok kapacitet{0}}zadržavanja prljavštine sa karakteristikama niskog pada pritiska. Nazivna preciznost filtracije može se konfigurirati na 3 μm, 5 μm ili 10 μm u zavisnosti od radnih uvjeta, a čistoća ulja nakon pročišćavanja može doseći NAS 1638 Class 6. Dizajn naboranog filterskog elementa pruža nekoliko puta veću efektivnu površinu filtracije ravnih-elemenata, s jednim setom filterskih uložaka koji nude 0 na radni vijek od 0 do 20 radnih sati značajno smanjujući radni vijek od 0 do 20 sati. učestalost zamjene potrošnog materijala i troškovi održavanja radne snage.

3. Potpuno automatski-sistem grijanja na konstantnoj temperaturi

Grejač koristi više cevastih električnih grejnih elemenata raspoređenih paralelno, sa projektovanom vrednošću površinskog toplotnog opterećenja ispod 2,5W/cm², sprečavajući lokalizovano pregrijavanje koje bi moglo izazvati pucanje i degradaciju ulja. Prateći inteligentni regulator temperature ima PID regulaciju, sa rasponom podešavanja temperature ulja od 45 do 70 stepeni (podesivo) i preciznošću kontrole od ±2 stepena. Kada temperatura ulja dostigne zadatu vrijednost, sistem automatski prekida snagu grijanja; kada temperatura padne na donji prag, grijanje se automatski nastavlja, postižući nenadzirano upravljanje temperaturom tokom cijelog procesa. Ovaj mehanizam za kontrolu temperature istovremeno osigurava opskrbu toplinskom energijom potrebnu za otplinjavanje i dehidraciju i eliminira rizik od degradacije kvaliteta ulja uslijed pregrijavanja.

4. Višestruki sigurnosni zaštitni mehanizmi

Kao industrijski-vakumski prečistač ulja, ova jedinica je opremljena sa četiri sigurnosne odbrambene linije: ① Infracrveni uređaj za automatsku kontrolu nivoa tečnosti-automatski pokreće pumpu za pražnjenje kada nivo ulja u vakuumskom rezervoaru dostigne gornji plivajući položaj, i zaustavlja pumpu kada dostigne donji položaj, sprečavajući prenošenje ulja ili prenošenje ulja; ② Uređaj za zaštitu od pritiska sistema-automatski upozorava na čišćenje ili zamjenu filterskog elementa kada pritisak na prednjem kraju finog filtera pređe 0,6 MPa; ③ Grijač od sušenja-zaštita od opekotina-Snaga grijanja je blokirana kako bi se prekinula kada se pumpa za ulje ne pokrene ili je dovod ulja prekinut; ④ Dugme za hitno zaustavljanje-kada se pritisne u nenormalnim uslovima, odmah prekida kompletno napajanje mašine, osiguravajući sigurnost osoblja i opreme.

5. Prenosivost i-primenljivost na web lokaciji

Cijela mašina ima integrisanu strukturu okvira sa četiri teška-okretna kotača (dva sa kočnicama) postavljena na dnu, omogućavajući slobodno kretanje kroz uske prolaze u trafostanicama i radionicama. Jedinica zauzima manje od 1,5 kvadratnih metara površine, sa težinom koja se održava u razumnom opsegu, što omogućava utovar i istovar standardnim viličarima ili ručnim rukovanjem. Ovaj dizajn činimasina za filter uljaposebno pogodan za timove za održavanje koji zahtijevaju česta premještanja, jer nije potreban fiksni temelj za instalaciju-jedinica se može pustiti u rad po dolasku jednostavnim povezivanjem napajanja i crijeva.

6. Napredni sistem kondenzacije i automatske drenaže

Za razliku od pojednostavljenih modela koji se oslanjaju na prirodno hlađenje, ova jedinica je opremljena kombinacijom izmjenjivača topline hlađenog vodom-i separatora plina-tečnosti, čime se osigurava da na efikasnost kondenzacije ne utječu fluktuacije temperature okoline. Kondenzovana voda automatski teče u prozirni rezervoar za skladištenje, omogućavajući operaterima da posmatraju akumuliranu zapreminu vode u bilo kom trenutku i obavljaju drenažu na mreži kroz donji kuglasti ventil bez zaustavljanja rada. Ovaj dizajn efikasno sprečava da kondenzat teče nazad u vakuum sistem, čuvajući čistoću ulja vakuum pumpe i produžavajući radni vek pumpe.

Ova izolaciona oprema za obradu ulja ima široku primenu u sledećim tipičnim radnim uslovima:

Na-održavanje i servis energetskih transformatora: Premosni cirkulacijsko pročišćavanje se izvodi na transformatorskom ulju pod naponom kako bi se uklonili vlaga, plinovi i čestice nastale djelomičnim pražnjenjem, prodiranjem vlage ili starenjem čvrste izolacije, vraćajući probojni napon ulja prema standardima za puštanje u rad i izbjegavajući neplanirane prekide. Pogodno za velike energetske transformatore na naponskim nivoima od 110kV i više.

Tretman ulja za CT, PT i sklopne uređaje: Za izolaciona ulja i ulja za prekidače koji se koriste u strujnim transformatorima, naponskim transformatorima,-izmjenjivačima slavina i prekidačima, ova jedinica brzo uklanja slobodni ugljik i kisele nusproizvode nastale tokom operacija prebacivanja, smanjujući faktor dielektrične disipacije i sprječavajući kontaktnu oksidaciju i koroziju.

Pred{0}}Obrada novog ulja prije punjenja: Novo kupljeno izolaciono ulje u bubnjevima neizbežno sadrži tragove vlage i vazduha tokom skladištenja i transporta, što bi ugrozilo početni nivo izolacije ako se direktno puni u opremu. Ova jedinica vrši on-pročišćavanje novog ulja prije punjenja, osiguravajući da ulje koje ulazi u rezervoar ima sadržaj vlage ispod 15ppm i sadržaj gasa ispod 0,5%, ispunjavajući zahtjeve punjenja navedenim u DL/T 596 procedurama preventivnog testiranja električne opreme.

Održavanje uljnih{0}}reaktora i ispravljačkih transformatora: Ove jedinice doživljavaju velike fluktuacije opterećenja i česte promjene temperature ulja, što ih čini sklonim stvaranju unutrašnje kondenzacije vode. Ova jedinica se može rasporediti kao fiksna premosnica za filtriranje kako bi se održala dugoročna-stabilnost ulja.

Vakuumska pomoć pri punjenju ulja: Koristeći vlastiti sistem vakuumske ekstrakcije jedinice, oprema koja se održava može se evakuirati do određenog negativnog tlaka, nakon čega se pročišćeno ulje uvlači u tijelo opreme diferencijalom pritiska, postižući punjenje{0}}uljem bez mjehurića i izbjegavajući slabe tačke izolacije uzrokovane zarobljenim zračnim džepovima.

Održavanje ulja za industrijske hidraulične sisteme: Za industrijsku opremu koja koristi izolacijsko ulje ili hidrauličko ulje visoke-čistoće kao prijenosni medij, ova jedinica služi kao mobilna jedinica za regeneraciju ulja za planirano cirkulacijsko pročišćavanje rezervoara sistema, produžavajući intervale zamjene ulja i smanjujući troškove odlaganja opasnog otpada.
