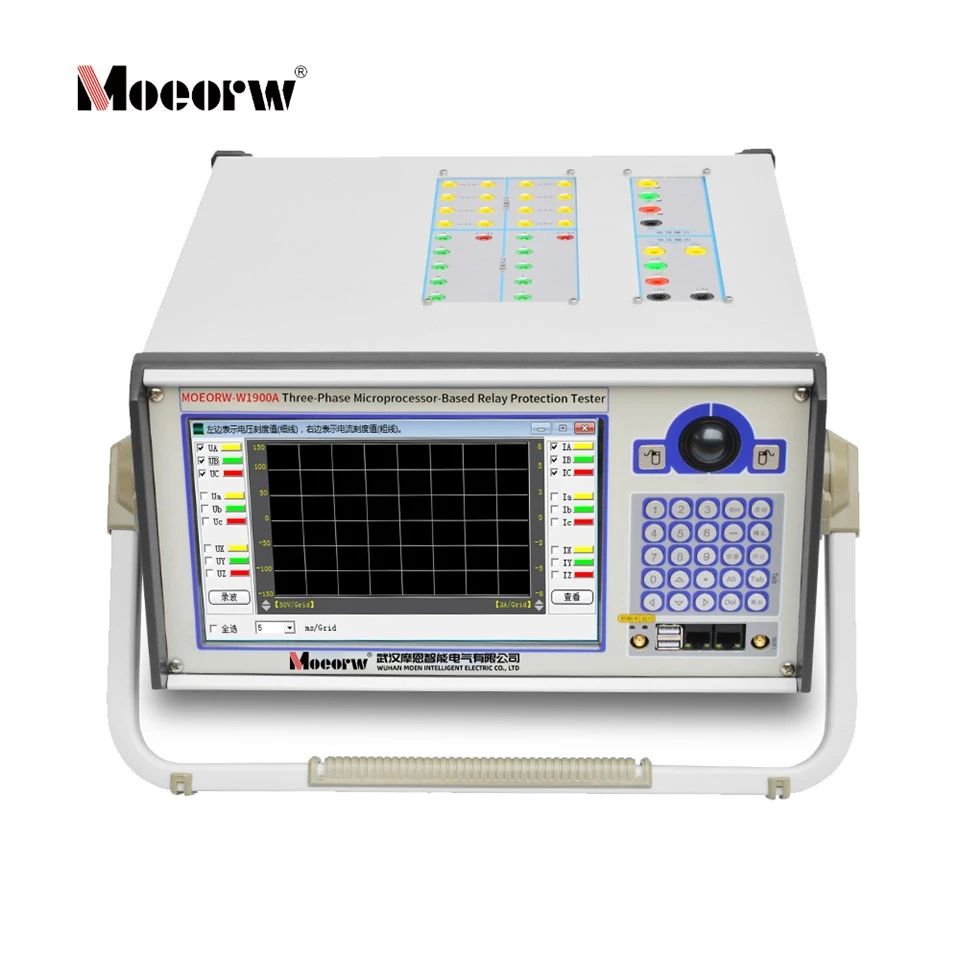

Tri-tester za zaštitu releja zasnovan na mikroprocesoru-

MOEORW-W1900A je više-kanalni modularni tester relejne zaštite, dostupan u više izlaznih konfiguracija kao što su 4U3A, 6U6A i 9U9A. Usvaja ugrađeni industrijski kontrolni sistem i DSP visokih{10}}performansi, sa 10,1-inčnim TFT LCD-om i trekbolom. Ova serija proizvoda podržava bogate testne funkcije, uključujući ponavljanje kvara, ispitivanje karakteristike impedanse i simulaciju-iz-korakalnih oscilacija, te je pogodna za testiranje složene zaštitne opreme visokog standarda u velikim trafostanicama, elektranama i institucijama za istraživanje elektroenergetike.

Parametri analognog izlaza

Prebacivanje parametara količine

Vremenski i fizički parametri

Hardverske i strukturne karakteristike
1. Modularni više-kanalni dizajn: Podržava višestruke kombinacije izlaza od 4U3A do 9U9A, koje se mogu odabrati prema zahtjevima testiranja, prilagođavajući se jednofaznim, trofaznim i tri-faznim transformatorskim testovima-ima.
2.Kontrolno jezgro visokih-performansi: Opremljeno sa 32-bitnim DSP-om i visoko preciznim D/A konvertorom, uzorkovanje signala i izlazna brzina su visoki, što može vratiti složene tranzijentne valne oblike greške.
3. Integrisana operativna tabla: 10,1-inčni LCD u pravim bojama, kuglica za praćenje i namenska tastatura su integrisani na prednjoj ploči za praktičan samostalan rad.
4. Raznovrsna komunikacija: Dvostruki RJ45 mrežni portovi, WiFi, interfejs GPS antene i više USB portova su konfigurisani da podržavaju žičanu/bežičnu komunikaciju i GPS sinhroni test.
5.Unaprijeđeno pojačalo snage: usvaja linearni energetski modul visoke{1}}vjernosti sa kompletnom zaštitom od preko-struje, pre-napona i kratkog-spoja, osiguravajući stabilan dugotrajan-rad.


Core Performance
1. Ultra-široki opseg frekvencija i harmonika: Osnovna frekvencija dostiže do 2000 Hz i podržava 40 redova harmonijskog izlaza, ispunjavajući zahtjeve za testiranje visoko{4}}opreme i harmonijske zaštite.
2.Visoka preciznost mjerenja: Ukupna preciznost AC i DC signala je do klase 0,1/0,2, što zadovoljava standarde laboratorijskog-nivoa za precizno ispitivanje.
3. Binarni izlaz velike brzine-: Vrijeme odziva-binarnog izlaza velike brzine je manje od 0,01 ms, primjenjivo na test komponenti za zaštitu velike brzine{4}}.
4. Fleksibilna simulacija kvara: Podržava različite tipove kvarova kao što su kratki spoj-na-faza, greška uzemljenja i greška konverzije, i može simulirati složene radne uvjete kao što su oscilacije snage.


Funkcionalne prednosti i vrijednost primjene
1. Sveobuhvatni testni moduli: Ugrađeni-u 20+ profesionalni moduli uključujući ponavljanje kvara, karakteristike impedance, van{3}}o-oscilacije, automatsko-prebacivanje rezervnog napajanja i brzi prekidač, pokrivajući sve vrste testova zaštite napajanja.
2. Podrška za datoteke COMTRADE: Modul za ponavljanje greške može uvesti datoteke za snimanje grešaka u standardnom COMTRADE formatu za reprodukciju talasnog oblika i analizu reprodukcije greške.
3.Automatsko testiranje i izvješće: automatski tok testa jednim-klikom,-snimanje podataka u stvarnom vremenu i raznovrsno generiranje izvještaja i funkcije izvoza poboljšavaju efikasnost testiranja.
4.GPS sinhronizacija: Ugrađen-GPS modul realizuje sinhrono testiranje više uređaja, što je pogodno za dvostruko-testiranje zaštite dalekovoda-.
5. Bogata prilagodba: Softver podržava prilagođavanje funkcija i proširenje modula, koji se mogu prilagoditi prema posebnim zahtjevima testiranja korisnika.

1.Velike podstanice: Svakodnevno održavanje, prihvatanje i analiza kvarova kompletnog seta zaštita linija, sabirnica i transformatora.
2.Elektrane: Sveobuhvatno ispitivanje zaštite generatorske jedinice, prekidača napajanja postrojenja i pratećih pomoćnih zaštita.
3. Instituti za istraživanje električne energije: Istraživanje performansi, simulacijski test i razvoj novih proizvoda zaštitnih uređaja.
4. Visoko-inženjersko puštanje u rad:-testiranje sistema zaštite za-daljine dalekovoda i velike-projekte transformacije energije na licu mjesta.
5. Profesionalne ustanove za otkrivanje: kalibracija-treće strane i ispitivanje tipa opreme za relejnu zaštitu.

MOEORW-W1900A uzima ugrađenu industrijsku kontrolnu jedinicu kao glavnu kontrolnu jedinicu i DSP kao izlazno jezgro signala:
1. Gornji računar (industrijska kontrolna jedinica) prima test parametre koje je postavio korisnik i šalje komandu DSP jedinici.
2. DSP usvaja algoritam 32-bita dvostruke-preciznosti za generisanje standardnih digitalnih talasnih oblika, koji se konvertuju u analogne signale preko D/A konvertora visoke rezolucije.
3. Analogni signali se pojačavaju linearnim pojačalom snage i izlaze sa terminala napona/struje na testirani zaštitni uređaj.
4. Binarni ulazni kanal prikuplja signale akcije zaštitnog uređaja i vraća ih glavnoj kontrolnoj jedinici za mjerenje vremena i snimanje podataka.
5. Binarni izlazni kanal emituje kontrolne signale prema logici testiranja kako bi sarađivao sa simulacijom radnji prekidača.
6.Cijeli sistem ostvaruje zatvorenu{1}}kontrolu podešavanja parametara, izlaza signala, akvizicije signala i analize podataka.

1. Glavni kabel za napajanje × 1
2.Puni set kablova za testiranje napona i struje
3. Binarni ulaz/izlaz spojne žice × 1 set
4.GPS antena (opciono)
5.Mrežni kabl × 2
6. CD sa korisničkim priručnikom i softverom × 1 set
